Wärmemengenzähler zur Ermittlung des Wärmeverbrauchs.

Exakte Verbrauchserfassung mit modernster Technik.

Wärmemengenzähler dienen der Ermittlung des Wärmeverbrauchs: Das Messgerät wird im geschlossenen Heizkreislauf eines Verbrauchers installiert, wo es das durchlaufende Volumen des Heizungswassers erfasst und die Temperatur des durchfließenden Wassers im Vor- und Rücklauf misst. Der Wärmeverbrauch ergibt sich aus dem Volumen des durchfließendes Heizwassers, der Differenz zwischen der Vor- und Rücklauftemperatur sowie der Dichte- und Enthalpiekorrektur. Die ermittelte Wärmemenge wird in Kilowatt pro Stunde oder Megawatt pro Stunde angegeben. Der Wärmemengenzähler misst und führt die Berechnung konstant durch, so dass am Ende einer Abrechnungsperiode der exakte Wärmeverbrauch bestimmt werden kann.

Gut zu wissen

Wärmemengenzähler oder Wärmezähler:  Was ist korrekt?

Die korrekte Bezeichnung lautet Wärmezähler. Da dieser jedoch die tatsächliche Wärmemenge erfasst und oft die Abkürzung WMZ genutzt wird, hat sich umgangssprachlich der Begriff Wärmemengenzähler etabliert, weswegen wir diesen hier auch verwenden.


Wärmemengenzähler an der Heizung?

Der Wärmemengenzähler befindet sich nicht am Heizkörper, da er im Heizkreis montiert wird. Am Heizkörper ist der Heizkostenverteiler montiert, der häufig mit dem Wärmezähler verwechselt wird. Die kleinen Geräte, die häufig an Heizkörpern in Mietwohnungen hängen, messen jedoch keine Wärmemenge. Sie spiegeln lediglich die Summe der Temperaturdifferenzen zwischen Heizung und Raum in Einheiten wider. Um einen Verbrauch abzuleiten, sind weitere Größen nötig, wie z. B. der Heizkörpertyp und die Heizkörperabmessungen.

Flügelrad- oder Ultraschall

Wärmemengenzähler teilen sich auf in zwei grundlegende Konstruktionsarten: mit dynamischer Erfassung der Durchflussmenge, beispielsweise mittels eines Flügelrades, oder mit statischer Erfassung der Durchflussmenge mithilfe von Ultraschallsensoren.

Bei einem Wärmemengenzähler mit dynamischer Erfassung setzt das durch den Zähler strömende Wasser ein mechanisches Flügelrad in Bewegung, dessen Umdrehungszahl von einem Sensor registriert und an das Rechenwerk weitergegeben wird. Bei unserem Gerät dieser Art, dem sensonic® 3, erlaubt die kompakte Bauweise einen problemlosen Einbau, auch unter ungünstigen Installationsbedingungen. Damit eignet es sich besonders für Wärmemessungen im Wohnbereich, z. B.  bei Warmwasseraufbereitungsanlagen oder an Heizungsanlagen.

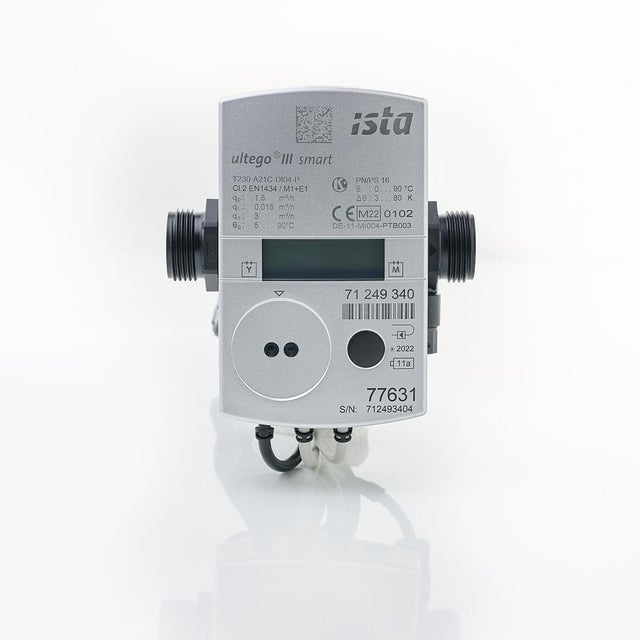

Bei Wärmemengenzähler mit Ultraschall-Durchflusssensoren wird der Durchfluss von zwei Ultraschallsensoren gemessen, die abwechselnd in und gegen die Strömungsrichtung des Wasser Ultraschallwellen senden. Aus der zeitlichen Differenz wird die Fließgeschwindigkeit und daraus der Durchfluss und das Volumen errechnet. Ein Vorteil von Ultraschall-Wärmezählern besteht darin, dass im Wasser möglicherweise vorhandene Fremdkörper oder Schmutzpartikel den Zähler nicht blockieren oder beschädigen können, da durch die Verwendung des Ultraschallprinzips keine mechanischen Bauteile vonnöten sind. Ultraschallwärmezähler werden häufig dort eingesetzt, wo Volumenströme sehr genau gemessen werden müssen.

Die Geräte der sensonic® 3 und ultego 3 smart-Serien erfüllen alle Anforderungen der neuen europäischen Messgeräterichtlinie (MID).

Warmwasserabtrennung - Pflicht nach HKVO.

• Laut Heizkostenverordnung (HKVO) § 9 Absatz 2 sind Gebäudeeigentümer seit Ende 2013 dazu verpflichtet, die auf die zentrale Warmwasserversorgungsanlage entfallende Wärmemenge mit einem Wärmezähler zu messen.
• Kommt der Eigentümer dieser Aufforderung nicht nach, wird gemäß § 9 HKVO abgerechnet.
• Unsere Empfehlung für Neubauten: der unmittelbare Einbau eines Wärmezählers für die Warmwasserabtrennung und einer zusätzlichen Messstrecke zur künftigen Nachrüstung mit einem Wärmezähler für den Heizkreis.
